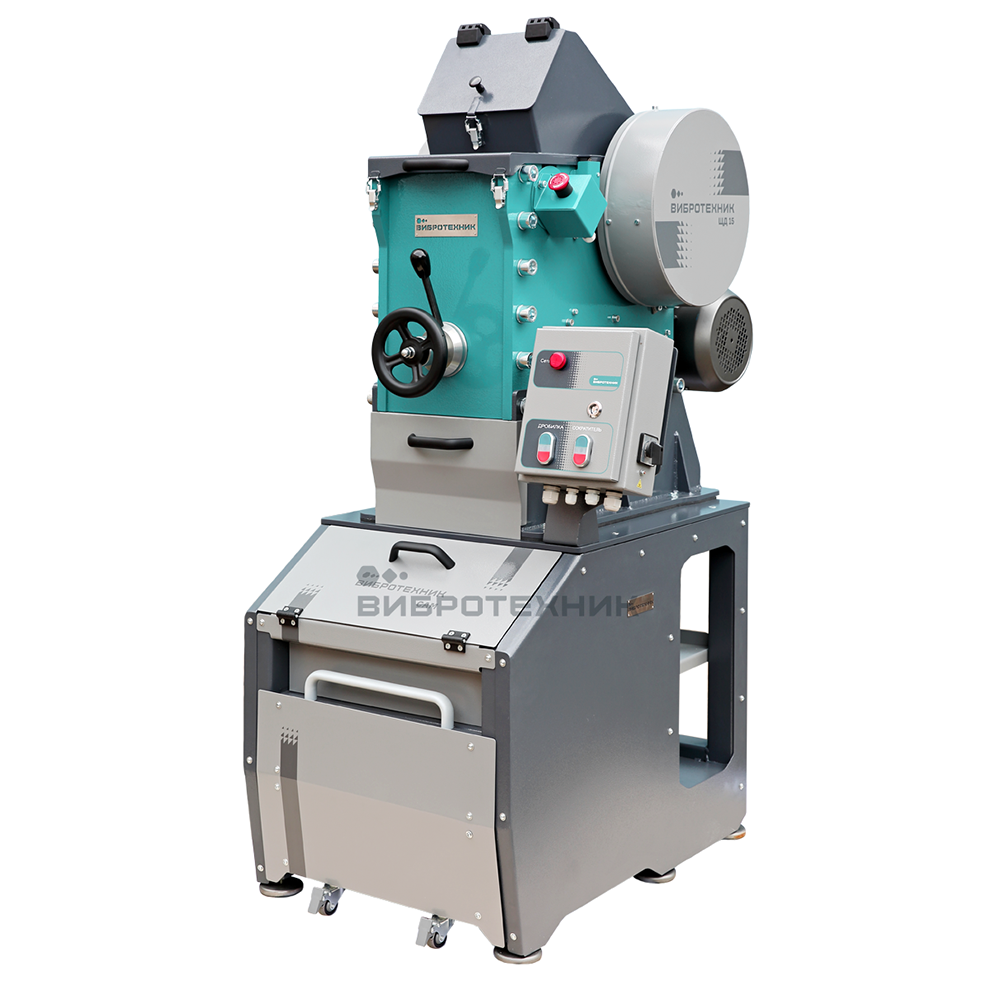

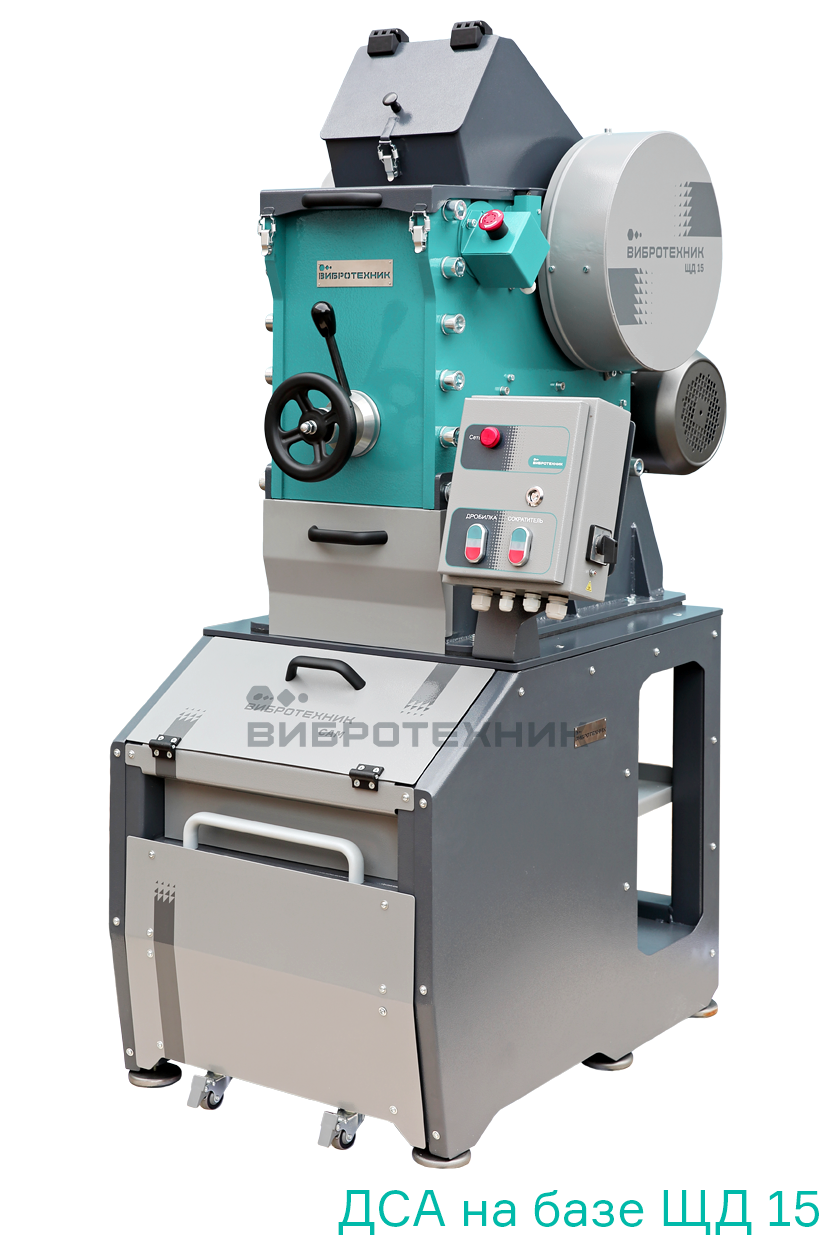

Дробильно-сократительный агрегат на базе ЩД 15

В наличии

4 038 800 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Средний размер частиц продукта дробления	0.5-0.8
  Размер частиц продукта дробления	90%<1.0
  Максимальная крупность частиц	110
  Твердость	31-32, 52-55 HRc/ 31-32 HRc, 7 ед. по Моосу
  Диапазон регулировки зазора	1-40
  Степень сокращения пробы	от 1/2 до 1/100
  Напряжение, В	380
  Мощность, Вт	5500, 70
  Объем	13.5, 20.5
  Материал	65Г, ЧХ16М2/20Х13
  Модель пульта управления	СМПУ-09

• Описание

  Агрегат САМ с ЩД 15 состоит из щековой дробилки ЩД 15 и сократителя САМ. Дробилка установлена на плите сократителя; зона разгрузки соединена с разгрузочной воронкой, через которую материал поступает во вращающийся патрубок.

  Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а остатки пробы из пробоприемника собираются в приемной емкости. Выкатная тележка обеспечивает удобство выгрузки остатков пробы.

  Принцип работы. Загруженная в бункер проба измельчается в дробилке, после чего через разгрузочную воронку поступает на вращающийся патрубок сократителя и разгружается в лотки или пробоприемник. Из пробоприемника проба разгружается в приемную емкость. После окончания процессов дробления и сокращения крышку сократителя можно открыть и извлечь лотки с сокращенной пробой.

  Так как скорость вращения патрубка постоянна, проба распределяется по лоткам пропорционально занимаемой ими площади, а остаток разгружается в пробоприемник. В пробоприемник можно установить один или несколько лотков в зависимости от решаемой технологической задачи.

• Документы

  • Скачать руководство по эксплуатации
  • Скачать описание товара
  • Открыть прайс

• Видео

• Применение

  Отрасли применения: горнодобывающая, металлургическая, строительная и химическая.

  Примеры материалов: ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

• Особенности

  Одновременное дробление и сокращение. Объединение щековой дробилки ЩД 15 и сократителя САМ в единый технологический комплекс исключает этап перегрузки пробы, что снижает пыление и повышает производительность работы.

  Эффективность дробления. Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления. Дробление от 110 мм до 1 мм за один проход (90%). Электродвигатель мощностью 5,5 кВт, а также маховик и шкив увеличенной массы позволяют дробить материалы твердостью до 7 ед. по Моосу. Блок тарельчатых пружин позволяет регулировать дробящее усилие и предохраняет дробилку от поломок.

  Точность сокращения. Равномерное вращение патрубка сократителя гарантирует точность сокращения.

  Безопасность работы. Боковые панели сократителя ограничивают доступ к вращающимся элементам. Концевые микровыключатели исключают запуск дробилки с откинутым загрузочным бункером. Предусмотрена аварийная «Стоп-кнопка» для экстренной остановки работы.

  Регулировка степени сокращения. Лоток с подвижной перегородкой обеспечивает плавную регулировку степени сокращения от 10% до 1% от общего объема пробы.

  Приемная емкость. Остатки пробы разгружаются в приемную емкость, а не в лотки. Выкатная тележка обеспечивает удобство выгрузки материала из приемной емкости.

  Различные лотки. Комплектация четырьмя типами лотков:

  • 25% пробы;
  • 10% пробы;
  • 5% пробы;
  • лоток с регулируемой степенью сокращения от 10% до 1% исходной пробы.

  Возможно изготовление лотков других размеров.

  Комплектация пультом управления. Пульт предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.

  Пульт управления исключает запуск щековой дробилки при выключенном сократителе.

• Комплектация

  • Сократитель САМ;
  • Дробилка ЩД 15 (без приемной емкости ЩД 15 и тележки);
  • Совмещенный пульт управления СМПУ-09;
  • Изготовление тары и упаковка.
