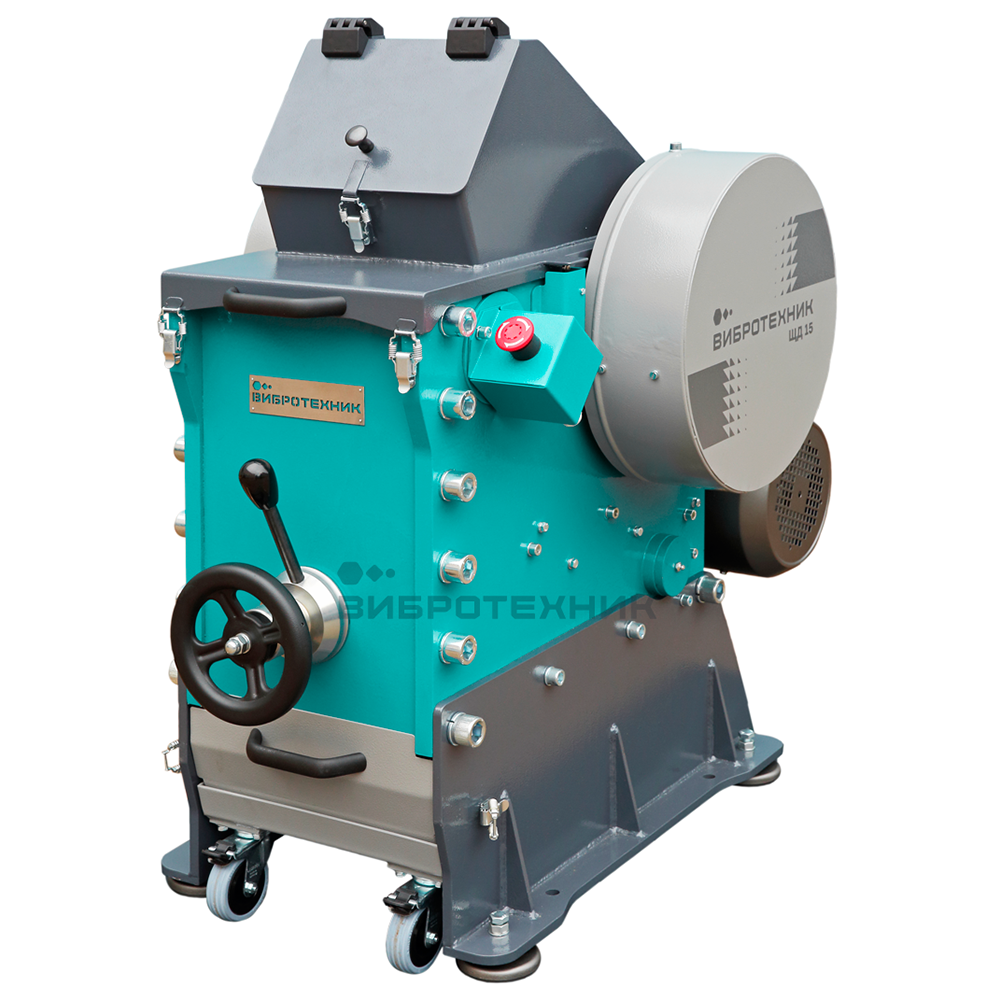

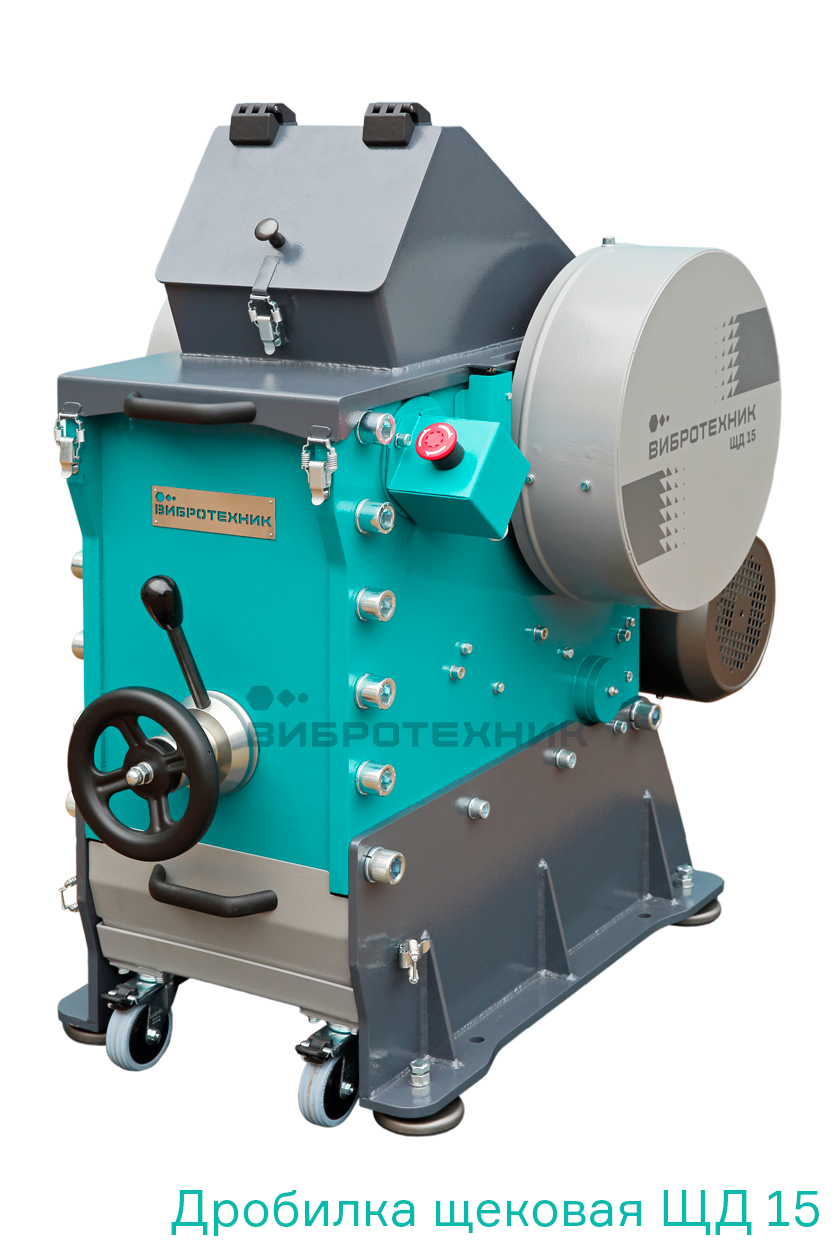

Дробилка щековая лабораторная ЩД 15

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:

  Россия

  ЩД 15 -  щековая дробилка со сложным качанием щеки, разрушение материала в которой происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.

  В состав дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание,  шатун и устройство регулировки щели. В нижней части корпуса размещена приемная емкость, а в задней - закреплен электродвигатель с устройством натяжения ременной передачи.

  Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании и подвижная - на шатуне.

  Основание подвешено на оси, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через блок с тарельчатыми пружинами, предохраняющими дробилку от поломки при попадании недробимого тела. В регулировочном узле применена упорная резьба увеличенного диаметра S 36х3, что снижает вероятность заклинивания устройства.

  Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

  Загрузочный бункер имеет конфигурацию, снижающую вероятность вылета материала из камеры дробления. Загрузочное отверстие бункера закрывается крышкой. Бункер крепится на корпусе через поворотную ось и фиксируется двумя латчерами. Для удобства откидывания бункера, он связан с корпусом через газлифты.

  В нижней части корпуса предусмотрен патрубок для подключения дробилки к системе пылеулавливания.
  Внутренняя поверхность стенок корпуса  в зоне дробления защищена футеровочными бронями из износостойкой стали.

  На правой стенке корпуса расположен кронштейн с аварийной «Стоп-кнопкой» и концевым микровыключателем, предотвращающим запуск дробилки без загрузочного бункера.

  Особенности

  ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

  Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления. Дробление от 110 до 1 мм за один проход (90%). Электродвигатель мощностью 5,5 кВт, а также маховик и шкив увеличенной массы позволяют дробить материалы твердостью до 7 ед. по Моосу.

  БЫСТРОТА ОБСЛУЖИВАНИЯ

  Смазка подвижных узлов через пресс-масленки. Устройство натяжения клиноременной передачи. Быстросменные футеровочные брони.

  БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

  Концевой микровыключатель исключает запуск без загрузочного бункера. Аварийная «Стоп-кнопка» для экстренной остановки работы. Все вращающиеся детали и узлы закрыты кожухами.

  ПРИЕМНАЯ ЕМКОСТЬ

  Комплектация приемной емкостью объемом 15 л на выкатной тележке.

  УСИЛЕННЫЙ КОРПУС

  Разборная конструкция корпуса исключает разрывы сварки. Передняя и боковые стенки выполнены из листового проката толщиной 40 и 20 мм соответственно. При сборке корпуса применяются Болты М 20х45, обеспечивающие надежное крепление стенок.

  УДОБСТВО РЕГУЛИРОВКИ

  Применение упорной резьбы (взамен метрической) снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка обеспечивает надежную фиксацию зазора.

  УДОБСТВО ЗАГРУЗКИ

  Крышка снижает уровень пыления. Конфигурация загрузочного бункера исключает выброс материала. В задней части бункера выполнено отверстие для подключения системы пылеудаления.

  КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

  Подвижная и неподвижная щеки ЩД 15 изготовлены из высокопрочного серого чугуна ЧХ16М2, взаимозаменяемы, а также могут быть развернуты на 180°. ЩД 15 может комплектоваться двумя видами щек со стандартным размером зубьев и с увеличенными зубьями.

  Футеровочные брони и клинья из износостойкой стали 65Г.

  Подшипники производства шведской фирмы SKF.

  КОМПЛЕКТАЦИЯ СОКРАТИТЕЛЕМ

  Одновременное дробление и сокращение за счет объединения Щековой дробилки ЩД 15 и Сократителя САМ в единый технологический комплекс Дробильно-сократительный агрегат ДСА на базе ШД 15 исключает этап перегрузки пробы, что снижает степень пыления и повышает производительность работы.

  КОМПЛЕКТ ЛОТКОВ

  Дробильно-сократительный агрегат укомплектован несколькими типами лотков:

  • 25% пробы;
  • 10% пробы;
  • 5% пробы;
  • лоток с перегородкой, обеспечивающий плавную регулировку степени сокращения от 10% до 1% общего объема пробы.

  Отрасли применения:

  • Горнодобывающая
  • Металлургическая
  • Строительная
  • Химическая
  • Фармацевтическая

  Технические характеристики

  ПАРАМЕТРЫ	ЗНАЧЕНИЯ
  Технологические параметры
  Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм	0,5-0,8
  Размер частиц продукта дробления при минимальном зазоре между щекам, мм	90%<1,0
  Крупность исходного материала, мм, не более*	110
  Твердость исходного материала, не более	7 ед. по Моосу
  Производительность, кг/ч*	50-1500
  Технические параметры
  Размеры загрузочного окна бункера, мм	160х245
  Размер загрузочного окна зоны дробления, мм	150х250
  Диапазон регулировки зазора между щеками, мм	1-40
  Напряжение питания, 50 Гц, В	380
  Мощность электродвигателя, кВт	5,5
  Полный/полезный объем приемной емкости дробилки, л	17/11
  Габаритные размеры, мм (Длина х Ширина х Высота)	1000х570х985
  Масса, кг	520
  Материал щек - чугун/ сталь	ЧХ16М2/20Х13
  Твердость щек - чугун/ сталь	52-55/ 31-32 HRС
  Модель пульта управления	МПУ3-12
