ДМВ-40 Детектор магнитных включений

В наличии

Узнать цену

ДМВ-40 — детектор для выявления ферромагнитных включений в сварных соединениях изделий из аустенитной стали. Он обнаруживает включения высотой от 2 мм при суммарной толщине соединения до 22 мм.

Детектор оснащён световой и звуковой сигнализацией, работает до 8 часов без перерыва и имеет степень защиты IP54.

Задать вопрос
Поделиться

Технические характеристики

Высота выявляемого ферромагнитного слоя	не менее 2 мм
Суммарная толщина сварного соединения в зоне контроля	не более 22 мм
Уровень сигнала	от 0 до 4096 условных единиц, от 0 до 100 %
Время установления рабочего режима	не более 1 минуты
Продолжительность непрерывной работы	не менее 8 ч
Время одного измерения	не более 0,01 сек.
Напряжение встроенной аккумуляторной батареи	3,6 В
Электропитание от сети	220 В, 50 Гц
Ток потребления при выключенном радиоканале	не более 150 мА
Ток потребления при включённом радиоканале	не более 200 мА
Рабочий интервал температур	от −20 °C до +50 °C
Относительная влажность при температуре +25 °C	до 80 %
Атмосферное давление	от 84,0 до 106,7 кПа
Степень защиты	IP54
Климатическое исполнение	УХЛ3.1 по ГОСТ 15150-69
Толщина стыкового сварного соединения для преобразователя Тип-2	до 20 мм
Суммарная толщина сварного шва для преобразователя Тип-5	от 10 до 20 мм
Длина соединительного кабеля	1500 мм ± 300 мм

Описание
ДМВ-40 — компактный детектор магнитных включений, предназначенный для диагностики сварных соединений изделий из аустенитной стали. Он разработан для оперативного выявления углеродистых включений в сварных швах. Такие включения могут возникнуть при ошибочном применении сварочной проволоки или электродов из ферромагнитных сталей и не выявляются традиционными для сварных швов методами неразрушающего контроля, такими как ультразвук и радиография.

Детектор выявляет ферромагнитный слой высотой не менее 2 мм при суммарной толщине сварного соединения в зоне контроля не более 22 мм. Контроль выполняется магнитостатическим методом. При обнаружении ферромагнитного включения включается световая и звуковая сигнализация.

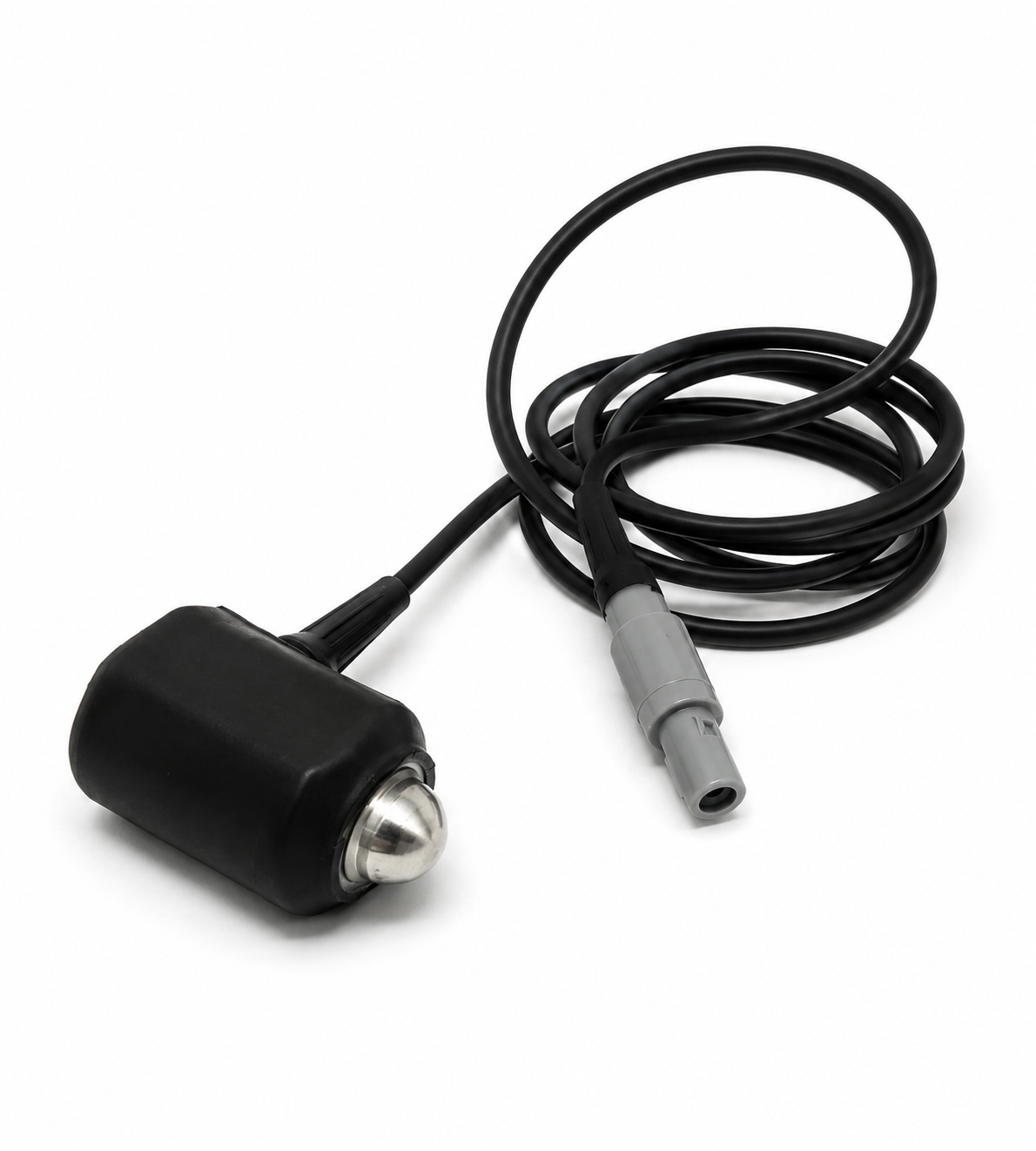

Преобразователь Тип-1 может применяться для контроля стыковых сварных соединений толщиной до 10 мм. Преобразователь Тип-2 — для соединений толщиной до 20 мм. Преобразователи Тип-4 и Тип-5 применяются для контроля стыковых и угловых сварных соединений; суммарная толщина сварного шва составляет не более 10 мм для Типа-4 и от 10 до 20 мм для Типа-5.

ДМВ ассистент — приложение для специалистов неразрушающего контроля, работающее с детектором магнитных включений. Оно помогает оформлять протоколы контроля качества сварных соединений.

Возможности приложения.
1. Выбор режима контроля: ДМВ 40, ДМВ 10 или комбинированный режим.
2. Ввод исходных данных, включая номер соединения, толщину, программу и диаметр.
3. Фиксация результатов с координатами, протяжённостью и измеренными значениями.
4. Анализ результатов в реальном времени с отображением порогов и скорректированных значений.
5. Сохранение и загрузка результатов в CSV; файлы совместимы с Windows-версией приложения WeldControl.
Приложение автономное: данные хранятся локально, подключение к интернету не требуется. Интерфейс доступен на русском и английском языках.
Применение
- Атомная промышленность
- Энергетическая промышленность
- Нефтяная и газовая промышленность
- Машиностроение
- Железнодорожный транспорт
- Оборонно-промышленный комплекс
- Судостроение
- Авиационная промышленность
- Аэрокосмическая отрасль
- Подъёмно-транспортное оборудование
- Строительство и ЖКХ
- Тепловая энергетика
Особенности
- Магнитостатический метод выявления ферромагнитных включений.
- Выявление включений высотой от 2 мм.
- Контроль сварного соединения суммарной толщиной до 22 мм.
- Вес электронного блока — не более 400 г.
- Для начала контроля достаточно задать толщину стенки.
- Световая и звуковая сигнализация при обнаружении ферромагнитного включения.
- Применение при монтаже, в цеховых и лабораторных условиях.
- Степень защиты IP54 по ГОСТ 14254-2015.

Комплектация

Обозначение	Наименование	Количество, шт.
Иа5.173.038	Детектор магнитных включений ДМВ-40	1
Иа5.125.035	Измерительный преобразователь Тип-1	1
Иа5.125.095	Измерительный преобразователь Тип-2*	1
Иа5.125.097	Измерительный преобразователь Тип-4*	1
Иа5.125.098	Измерительный преобразователь Тип-5*	1
Иа8.896.130	Контрольный образец	1
Иа6.840.002	Чехол ДМВ-40	1
Иа2.778.272 РЭ	Детектор магнитных включений ДМВ-40. Руководство по эксплуатации	1
Иа2.778.272 ПС	Детектор магнитных включений ДМВ-40. Паспорт	1
