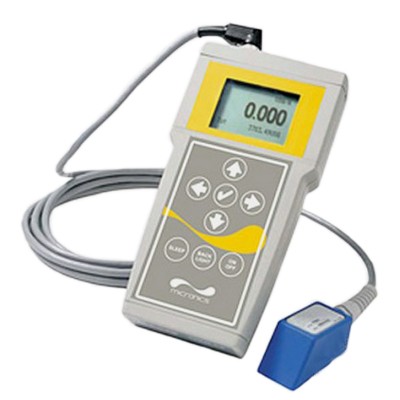

Бесконтактный доплеровский расходомер Portaflow D550.

В наличии

Портативный накладной доплеровский расходомер PF D550 предназначен для контроля и балансировки расхода жидкостей в заполненных трубопроводах, в том числе с частицами или газовыми пузырьками.

Прибор оснащён регистратором на 300000 записей, аналоговым выходом 4–20 мА, USB-портом и встроенной перезаряжаемой аккумуляторной батареей.

Ультразвуковой датчик крепится снаружи трубы; диапазон её внутреннего диаметра — от 12,5 мм до 4,5 м.

  • Технические характеристики

    Диапазон измерений от ±0.03 до 12.2
    Диаметр, мм от 12.5 до 4500
    Питание внешнее зарядное устройство от электросети, Встроенная NiMH аккумуляторная батарея
    Напряжение, В 100-240, 110-240
    Выходные сигналы 4-20 мА (500 Ом), USB-порт для передачи файлов регистрации на ПК
    Погрешность измерений ±0.25, ±0.5, 2
    Дисплей Черно-белая матрица с задней подсветкой; отображение объемных расходов, содержимого сумматора, режима работы и меню калибровки
    Регистратор данных Программируемые отчеты объемом до 300000 записей с отметками даты и времени
    Программное обеспечение для ПК Logger for Windows; получение, отображение и сохранение файлов регистрации данных
    Рабочая температура электронного блока от -23° до 60° С
    Минимальный размер частиц 100 мкм
    Минимальная концентрация частиц 75 ppm
    Интервал регистрации расходов от 10 секунд до 5 минут
    Время полной подзарядки батареи 6 — 8 часов
    Время работы от батареи при 5-минутном интервале регистрации приблизительно 18 дней
    Калибровка Встроенная 5-кнопочная система программирования с меню калибровки и парольной защитой
  • Описание

    Накладной портативный расходомер для исследования трубопроводов с загрязнёнными или аэрированными жидкостями.

    Основное отличие:

    • 5-кнопочная калибровка
    • Регистратор на 300000 записей
    • Аналоговый выход 4–20 мА
    • 10-разрядный сумматор
    • Питание от источников постоянного и переменного тока
    • Встроенная перезаряжаемая аккумуляторная батарея

    Портативный доплеровский расходомер PF D550 предназначен для контроля и балансировки расходов или исследования нарушений течения жидкостей в заполненных трубопроводах. Прибор подходит для оценки рабочих характеристик стационарных трубопроводных расходомеров и может быть установлен, откалиброван и запущен в работу в течение нескольких минут. Его можно использовать в проектах без стационарных расходомеров или временно заменить им уже установленные расходомерные датчики.

    Ультразвуковой датчик PF D550 крепится на внешней стороне трубы. Акустический импульс отражается от частиц или газов, присутствующих в текущей жидкости. При наличии газовых пузырьков или твёрдых частиц можно измерить расход жидкости. Прибор подходит для измерения сточных вод, суспензий, шлама, химикалий, кислот, едких веществ и смазочных жидкостей.

    От внутренней аккумуляторной батареи PF D550 может работать целый день, после чего её можно подзарядить ночью. При непрерывном использовании прибор может питаться от адаптера, подключаемого к промышленной электросети. В прибор встроен регистратор на 300000 записей.

    Можно выбрать единицы измерения отображаемых величин: расход и суммарные результаты измерений представляются в галлонах, литрах, кубических футах или кубических метрах. При переходе между системами измерения прибор автоматически пересчитывает результаты на дисплее и сумматоре. Для калибровки по размеру трубы вводится её внутренний диаметр.

    Регистратор данных и программное обеспечение для ПК. Регистратор PF D550 позволяет задавать интервал регистрации расходов от 10 секунд до 5 минут с отметками даты и времени. В формате Flow Report суммарный, минимальный, максимальный и средний расходы регистрируются в почасовой или посуточной сводке. Результаты передаются на ПК или ноутбук через USB-порт. Программное обеспечение регистратора входит в комплект поставки; оно позволяет представлять данные в виде графиков и таблиц, а также экспортировать их в графические и текстовые файлы.

    Для активации аналогового выхода 4–20 мА и полной подзарядки батареи требуется подключение к электросети на 6–8 часов. Во время зарядки прибор можно использовать.

    Накладной датчик и калибровка. В комплекте поставляется водонепроницаемый датчик с манжетным креплением и набором монтажных инструментов из нержавеющей стали. Для выбора единиц измерения и калибровки прибора под трубу с внутренним диаметром от 12,5 мм используется 5-кнопочная система меню. Для установки датчика на трубу наносят связующий гель и закрепляют датчик с помощью кронштейна; гель и кронштейн входят в комплект поставки. После ввода диаметра трубы и выбора единиц измерения прибор готов отображать и передавать результаты измерений, а также их суммарные значения.

    Экономичный режим (Sleep Mode). Режим позволяет продлить работу батареи при длительной регистрации данных, когда подключение к электросети невозможно. Между интервалами регистрации расходомер переходит в режим пониженного энергопотребления. Замеры выполняются непрерывно в течение 10 секунд, после чего прибор возвращается в экономичный режим. При работе от батареи данные можно регистрировать с 5-минутным интервалом приблизительно в течение 18 дней.

    Обработка сигналов. Доплеровский алгоритм измерения расхода фильтрует фоновые шумы и наводки. Цифровой процессор позволяет исключить слабые и искажённые сигналы. Если процессор не может обеспечить точность измерения, прибор показывает нулевой расход и указывает на низкую степень доверия к сигналу.
