Описание
| Производитель: | Россия |
| Номер реестра СИ: | 62119-15 |

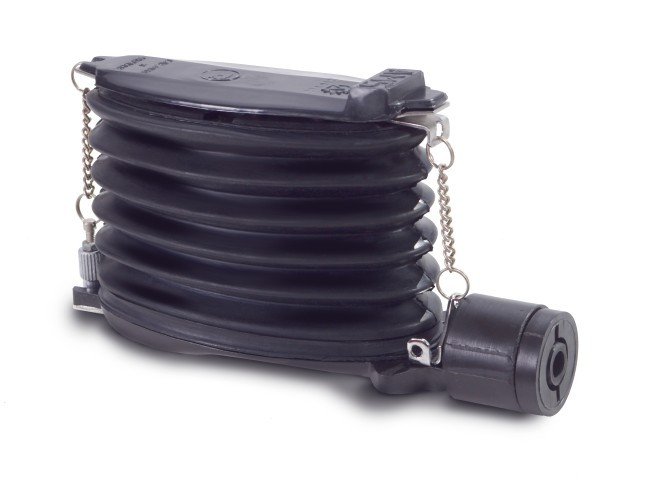

Аспиратор сильфонный АМ-5Е (далее – аспиратор) предназначен для просасывания фиксированного объема пробы исследуемой газовой среды через индикаторную трубку и представляет собой сильфонный насос ручного действия, работающий на всасывание воздуха за счет раскрытия пружинами предварительно сжатого сильфона и выброса воздуха из сильфона через клапан при сжатии пружины. Аспиратор снабжен устройством для вскрытия индикаторной трубки.
Основные технические характеристики:
- Объем всасываемого воздуха за один рабочий ход – (100 ± 5) см3.
- Объем всасываемого воздуха за 1 мин при сжатом сильфоне и заглушенном отверстии для подключения трубки, определяющий герметичность аспиратора — не более 2,5 см3.
- Аспиратор по условиям эксплуатации соответствует исполнению У категории 5 по ГОСТ 15150-69, но предназначен для работы при температурах от минус 10 до 50 оС.
Габаритные размеры аспиратора соответствуют следующим значениям:
- длина — 155 мм; ширина — 56 мм; высота 90 мм.
- Масса с чехлом — не более 0,28 кг.
- Полный средний срок службы аспиратора — не менее 6 лет.
- Средняя наработка аспиратора на отказ — не менее 2600 ходов.
Технические характеристики
Наименование характеристики | Значение характеристики |
1 | 2 |
1 Диапазоны измерения концентраций, мг/м3 (% об.): ГХ-Е СО-0,25 |
5,8–2,9·103 (0,0005–0,25) |
2 Пределы допускаемой относительной погрешности газоопределителя, %,
Для газоопределителя СО-5 — пределы допускаемой приведенной погрешности, %, |
± 25
± 15 |
3 Габаритные размеры индикаторных трубок, мм: — длина (все трубки) — диаметр наружный: для СО-0,25; СО-5; NO+NO2-0,005; H2S-0,0066; SO2-0,007 для СН2О-1,5; С3Н4О-1,0 |
125 ± 3
6,9 ± 0,4 4,4 ± 0,3 |
4 Габаритные размеры вспомогательных патронов, мм: — длина — диаметр наружный |
125 ± 3 7,0 ± 0,2 |
5 Объем пробы исследуемой газовой среды, см3: — ГХ-Е СО-0,25 — ГХ-Е СО-5 — ГХ-Е NO+NO2-0,005 — ГХ-Е H2S-0,0066 — ГХ-Е SO2-0,007 — ГХ-Е СН2О-1,5 — ГХ-Е С3Н4О-1,0
|
100 ± 5 или 1000 ± 50 100 ± 5 1000 ± 50 1000 ± 50 1000 ± 50 1000 ± 50 1000 ± 50 |
6 Масса 24 штук (1 коробка) трубок, кг, не более — СО-0,25; СО-5; NO+NO2-0,005; H2S-6,0066; S02-0,007 — С3Н4О-1,0 с диазотирующими патронами (Д П) — СН2О-1,5 (50штук) — Окислительный патрон (ОП) |
0,15 0,18 0,17 0,17 |
7 Смещение уровня индикаторной массы в трубке относительно нулевой линии шкалы, мм, не более |
1,0 |
8 Зазор между фильтр-прокладкой и стеклянным порошком в трубке NO+NO2-0,005, мм, не более |
1,0 |
9 Отслоение стеклянного порошка от верхней фильтр- прокладки в ОП, мм, не более |
2,0 |
10 Время просасывания (100 ± 5) см3 пробы газовой среды через индикаторную трубку, с: — СО-0,25 — СО-5 — NO+NO2-0,005 — H2S-0,0066 — SO2-0,007 — СН2О-1,5 — С3Н4О-1,0 — ОП |
10 ± 2 20 ± 5 15 ± 3 10 ± 2 15 ± 3 25 ± 5 25 ± 5 15 ± 5 |
11 Срок годности индикаторных трубок, лет, не более — СО-0,25; H2S-0,0066 — СО-5; NO+NO2-0,005; S02-0,007; СН20-1,5; С3Н4О-1,0; ДП; ОП |
3
1 |
12 Номинальный объем просасываемой пробы газовой среды за один рабочий ход аспиратора, см3 |
100 ± 5 |
13 Пределы допускаемой приведенной погрешности аспиратора, % , не более |
± 5 |
14 Негерметичность аспиратора (объем всасываемой пробы газовой среды за 1 мин при сжатом сильфоне и заглушенном отверстии для подключения трубки), см3, не более |
2,5 |
15 Время раскрытия аспиратора без трубки, с, не более | 2 |
16 Габаритные размеры аспиратора, мм: — длина — ширина — высота |
155 ± 5 55 ± 2 90 ± 5 |
17 Масса аспиратора, кг, не более | 0,28 |
18 Средний полный срок службы аспиратора, лет, не менее |
6 |
