Аппарат испытания диэлектриков АИСТ 50/70М с «сухим» трансформатором

В наличии

Описание

Производитель: Россия

Номер реестра СИ: 64708-16

Гарантия 12 месяцев

Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 50/70М поставляется в двух вариантах исполнения - переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19" стойку управления.

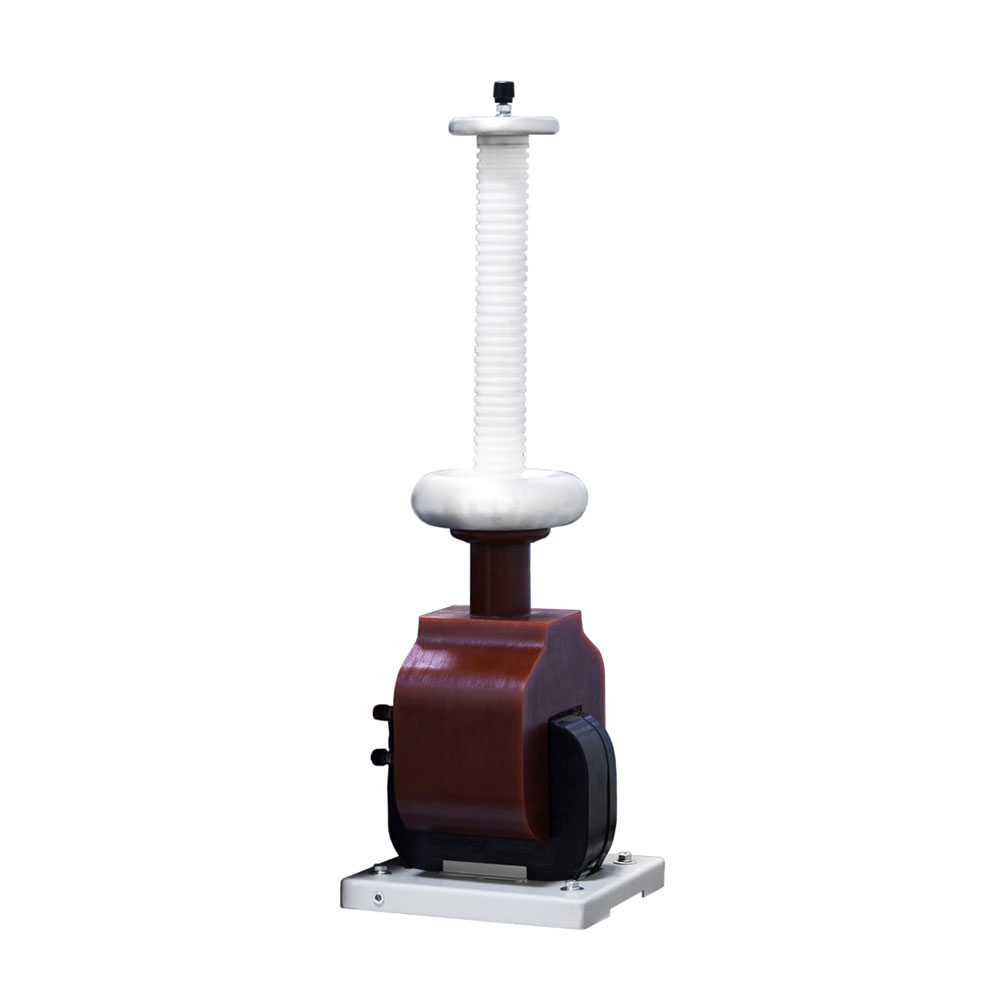

Отличительной особенностью модификации аппарата испытания диэлектриков АИСТ 50/70М с "сухим" трансформатором является использование испытательного трансформатора сухого типа. Это компактная, легкая эргономичная конструкция, имеет высокие влагостойкие показатели, не требует обслуживания в течение всего срока службы.

Назначение аппарата АИСТ 50/70М с "сухим" трансформатором

Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 50/70М предназначена для испытания электрооборудования, электрической прочности изоляции силовых кабельных линий и твердых диэлектриков высоким напряжением переменного тока промышленной частоты до 50 кВ и постоянного тока до 70 кВ.

Комплектация

№	Наименование	Количество
1	Пульт управления	1 шт.
2	Блок высоковольтный	1 шт.
3	Кабель соединительный (пульт управления - блок высоковольтный)	1 шт.
4	Кабель сетевого питания	1 шт.
5	Провод заземления пульта управления	1 шт.
6	Провод заземления блока высоковольтного	1 шт.

Технические характеристики

Параметр	Значение
Диапазон переменного испытательного напряжения	от 1 кВ до 50 кВ
Диапазон выпрямленного испытательного напряжения	от 2 кВ до 70 кВ
Максимальное значение тока нагрузки на переменном напряжении	50 мА
Максимальное значение тока нагрузки на выпрямленном напряжении	25 мА
Относительная погрешность измерения тока и напряжения	не более 3%
Режим испытаний	ручной и автоматический (в автоматичесом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения)
Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний	по просьбе заказчика
Вес пульта управления	13 кг
Вес высоковольтного трансформатора	25 кг
Габаритные размеры: - пульт управления - высоковольтный трансформатор	390х390х185 мм 330х280х510 мм

• Высоковольтный трансформатор сухой необслуживаемый.
• Возможность транспортировки на легковом автомобиле в любом положении.

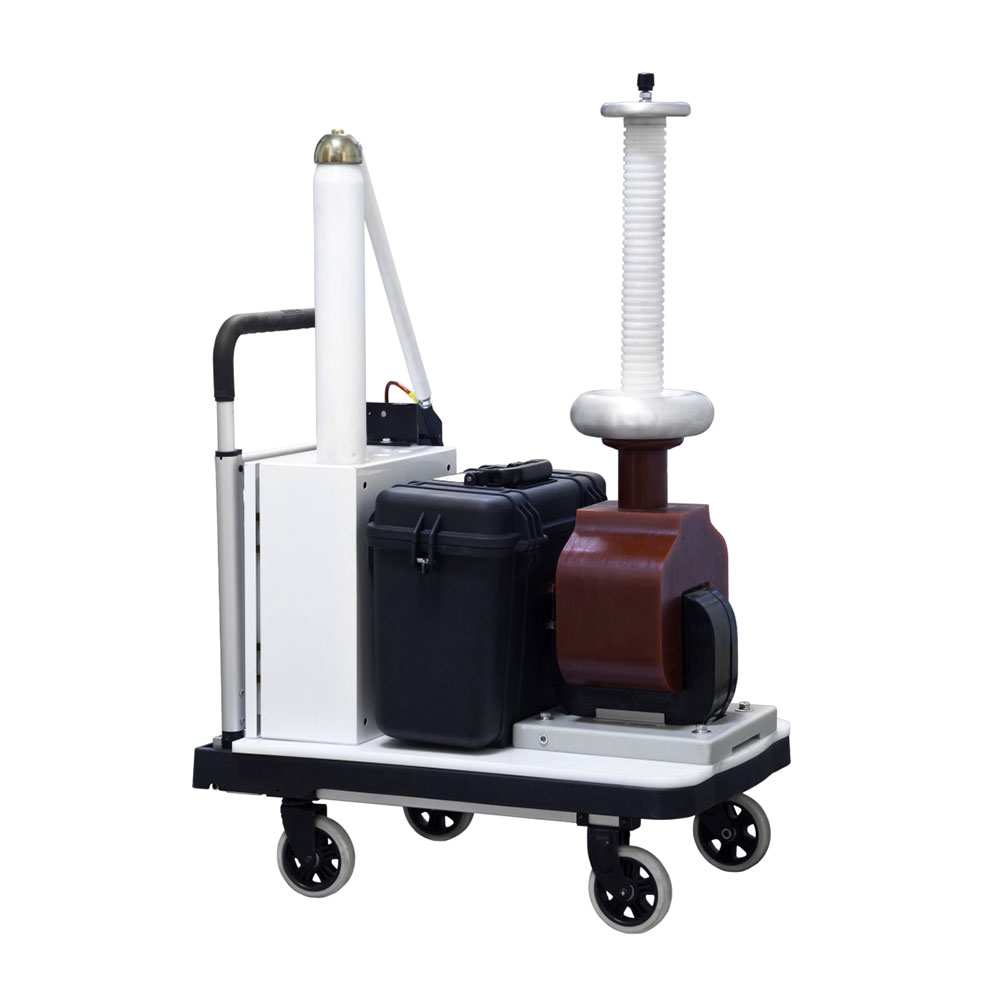

• В комплекте поставляется тележка, позволяющая транспортировать силами одного человека.

Исполнение высоковольтного трансформатора возможно в следующих вариантах (по согласованию): 3кВА / 60мА; 5кВА / 100мА; 10кВА / 200мА; 15кВА / 300мА; 20кВА / 400мА; 30кВА / 600мА.

В связи с постоянным совершенствованием, технические характеристики, конструкция и внешний аппарата испытания диэлектриков АИСТ 50/70М с сухим трансформатором могут незначительно отличаться от фактически приобретенного изделия.
