Адаптер для калибровки 3-х координатных вибродатчиков

В наличии

Адаптер позволяет калибровать трёхкоординатные вибропреобразователи по осям X и Y. Он крепится к столу виброкалибратора резьбовой шпилькой, а вибропреобразователь — к монтажной площадке магнитным прижимом.

Задать вопрос
Поделиться

Технические характеристики

Совместимость

AP38P и некоторые другие, PCB 394C06 и аналогичные, виброкалибраторы AT-01m, трёхкоординатные вибропреобразователи AP 2082

Описание

Назначение. Калибровка виброметра и её проверка на месте применения предписаны действующими нормативными документами, например ГОСТ ИСО 8041-2006. Их выполняют с использованием виброкалибраторов AT-01m, PCB 394C06 и аналогичных. Для однокоординатных вибропреобразователей (ВП) и трёхкоординатных ВП с крепёжными отверстиями по каждой оси применение калибраторов не представляет затруднений. Однако широко распространённые трёхкоординатные ВП AP 2082, AP38P и некоторые другие имеют только одно резьбовое отверстие для установки. Оно позволяет использовать виброкалибраторы только для оси Z; калибровка по осям X и Y недоступна.

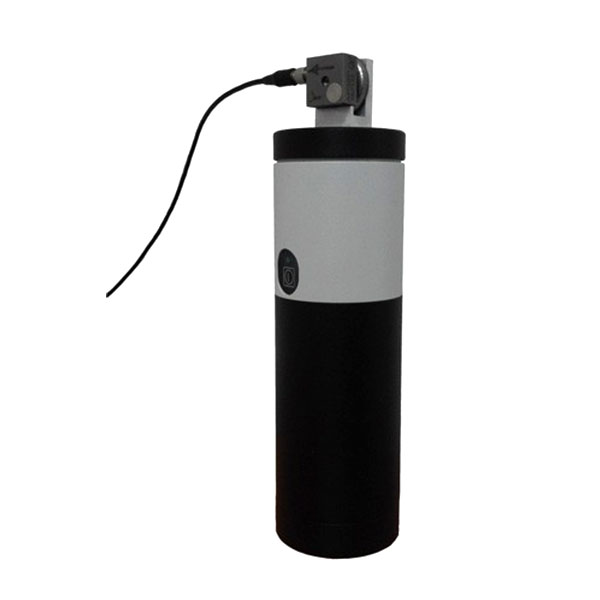

Адаптер позволяет устанавливать вибропреобразователь на калибратор и направлять его воздействие по осям X и Y. Приспособление крепится к столу виброкалибратора с помощью резьбовой шпильки. Вибропреобразователь крепится к монтажной площадке кронштейна магнитным прижимом, чтобы воздействие калибратора было направлено по выбранной оси. Плотное прилегание боковой поверхности вибропреобразователя к полке кронштейна обеспечивает точность установки выбранной оси по направлению действия сигнала калибратора.

Приспособление состоит из кронштейна, магнитного прижима и монтажной площадки.
Комплектация
- кронштейн
- магнитный прижим
- монтажная площадка
