Дефектоскопы на фазированных решетках

Дефектоскопы на фазированных решетках – передовые технологии ультразвукового контроля

Дефектоскоп на фазированных решетках (PAUT, Phased Array Ultrasonic Testing) – это современный ультразвуковой дефектоскоп, который использует многоэлементные преобразователи с электронным управлением лучом. Вместо механического сканирования прибор формирует и фокусирует ультразвуковой сигнал в реальном времени, что дает многократно более высокую скорость, точность и информативность по сравнению с классическими одноканальными приборами.

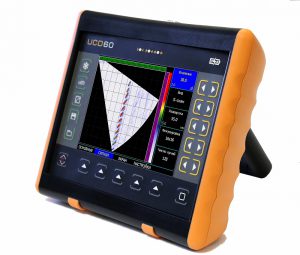

В нашем каталоге представлены надежные модели российского и импортного производства, включая УСД-60ФР и другие актуальные решения, внесенные в Госреестр СИ и подходящие для самых сложных задач неразрушающего контроля в России.

Принцип работы дефектоскопов на фазированных решетках

Каждый элемент преобразователя (от 16 до 128 и более) получает индивидуальную задержку сигнала. Это позволяет:

• электронно сканировать секторным, линейным или матричным способом без перемещения ПЭП;
• фокусировать луч на заданной глубине и угле ввода;
• получать множественные А-сканы, S-сканы, C-сканы, B-сканы и D-сканы одновременно;
• реализовывать продвинутые методы: TOFD, TFM/FMC (полноматричная захват), PWI и другие.

На экране отображается цветное изображение сечения объекта в реальном времени — оператор видит геометрию дефекта, его координаты, высоту, протяженность и амплитуду в процентах от эталонного отражателя.

Ключевые преимущества по сравнению с традиционным ультразвуковым контролем

• Высокая скорость сканирования — в 5–20 раз быстрее ручного метода;
• Повышенная точность измерения размеров дефектов (особенно высоты трещин ±0,5–1 мм);
• Лучшая выявляемость плоскостных дефектов (непровары, трещины) в толстостенных конструкциях;
• Множество углов и фокусов за один проход — нет необходимости менять наклонные преобразователи;
• Построение томографических изображений (TFM) с высоким разрешением;
• Поддержка энкодера для сканирования с привязкой к координатам;
• Удобная визуализация — S-скан, C-скан, L-скан для анализа объема дефекта;
• Возможность одновременного контроля PAUT + TOFD в одном приборе.

Эти особенности делают дефектоскопы на фазированных решетках незаменимыми при контроле сварных швов большой толщины, трубопроводов, сосудов под давлением, рентгеновских недоступных зон и криволинейных поверхностей.

Для каких задач подходят дефектоскопы ФР

• Диагностика сварных соединений (непровары, поры, шлаковые включения, трещины);
• Контроль толщины и износа стенок труб, резервуаров, конструкций;
• Выявление дефектов в металлах, композитах, пластмассах;
• Автоматизированный контроль с использованием сканеров и манипуляторов;
• TOFD и TFM для особо ответственных объектов (нефтегаз, энергетика, судостроение);
• Оценка геометрии разделки кромок и качества наплавки.

На что обращать внимание при выборе модели

• Количество элементов и каналов (32:128, 64:64, 16:64 и т.д.);
• Поддержка TFM, FMC, TOFD, PAUT в одном корпусе;
• Тип дисплея — яркий TFT высокого разрешения, видимый на солнце;
• Автономность (Li-Ion аккумулятор, 6–10 часов работы);
• Степень защиты — IP65/IP67 для полевых условий;
• Интерфейсы (USB, внешнее питание 15В или 220В);
• ПО с функциями DAC, АРД, компенсация затухания, регулировка усиления, ВРЧ/УРЧ;
• Совместимость с LEMO разъемами, кабелями, чехлами, гелем;
• Вес и масса — от 2 до 4 кг для мобильности.

Почему покупают у нас в NDT-Group

• Официальные поставки — все приборы с сертификатами, поверкой и внесены в реестр;
• Гарантия производителя + техническая поддержка;
• Подбор под задачи — поможем выбрать преобразователи, кабели, настроечные образцы;
• Доставка по Москве, всей России и СНГ;
• Консультации по калибровке, методикам, обучению операторов;
• Регулярные статьи, новости и обзоры по PAUT, TOFD, TFM в блоге.

Если нужен дефектоскоп на фазированных решетках для сложных объектов — изучите наш ассортимент. Добавьте модель в корзину или оставьте заявку прямо сейчас. Менеджер свяжется в течение 15 минут, ответит на вопросы по цене, комплектации, сравнению моделей и условиям заказа.

Готовы помочь с любыми задачами: от подбора ПЭП до организации услуг по вводу в эксплуатацию. Ждем вашего запроса!
