Газоанализатор является измерительным прибором, который позволяет идентифицировать, количественно определить состав газа, содержащийся в воздухе, газовых смесях.

СИГНАЛ-03Б: особенности стационарного газоанализатора

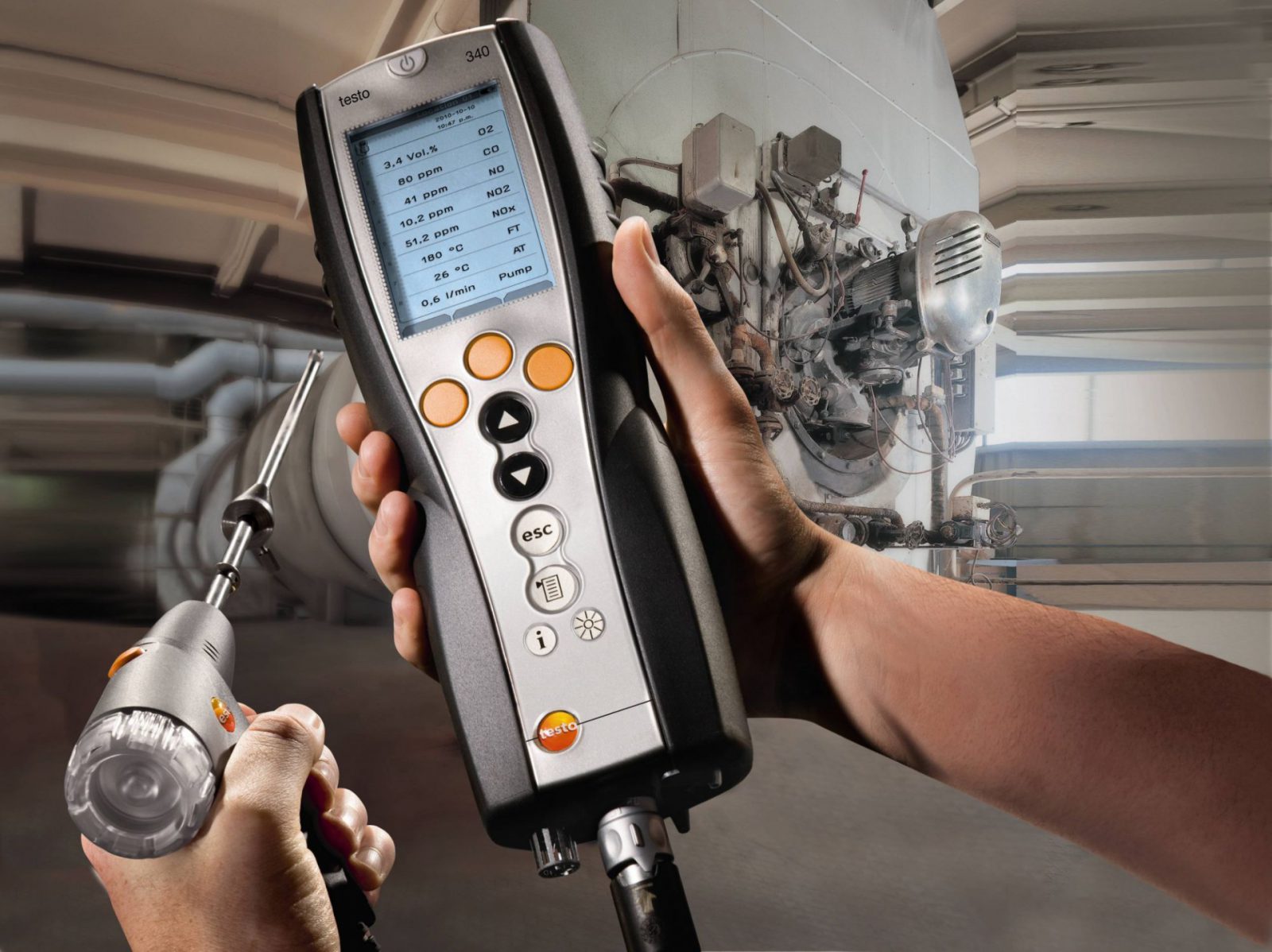

ГазоанализаторыПрибор может быть ручной и автоматический. Говоря о первом варианте, можно отметить распространенность химических абсорбционных, которые характеризуются последовательным поглощением компонентом смеси газа разными реагентами во время работы. Второй вариант предназначен для измерения какой-либо физической или физико-химической характеристики смеси газ, ее составляющих.

Сейчас наиболее популярными являются автоматические анализатора газа, которые можно разделить на 2 подгруппы относительно принципа действия:

  1. Физические методы анализа с вспомогательными химическими реакциями – приборы такого действия способны определить изменения в объеме, давление смеси газа из-за химической реакции определенных составляющих.
  2. Физические методы анализа, которые включают вспомогательные физико-химические реакции (к примеру, термохимический, электрохимический, фотоколориметрический процесс). Термохимический метод основан на тепловом эффекте реакции во время горения газовой смеси. Электрохимический – определяет уровень концентрации газа в смесях относительно значения проводимости электролита, который поглощает газы. Фотоколориметрический – принцип изменения цвета определенного вещества во время его реакций с анализируемыми компонентами смеси газа.
  3. Физический метод анализа (термокондуктометрический, термомагнитный, оптический). Термокондуктометрический способ во время работы измеряет теплопроводность газа. Термомагнитный анализатор газа определяет концентрацию кислорода, который обладает высоким уровнем магнитной восприимчивости. Оптическое устройство измеряет оптическую плотность, спектры поглощения либо испускания смеси газа.

Производители газовых анализаторов сейчас используют практически каждый из выше наведенных способом анализа. Но самыми популярными являются газоанализаторы электрохимического действия, так как они характеризуются низкой ценой, универсальностью, простотой использования. Среди недостатков представленного метода можно отметить невысокую избирательность и точность измерений, небольшой срок эксплуатации чувствительного элемента, который подвергается воздействию агрессивных реагентов.

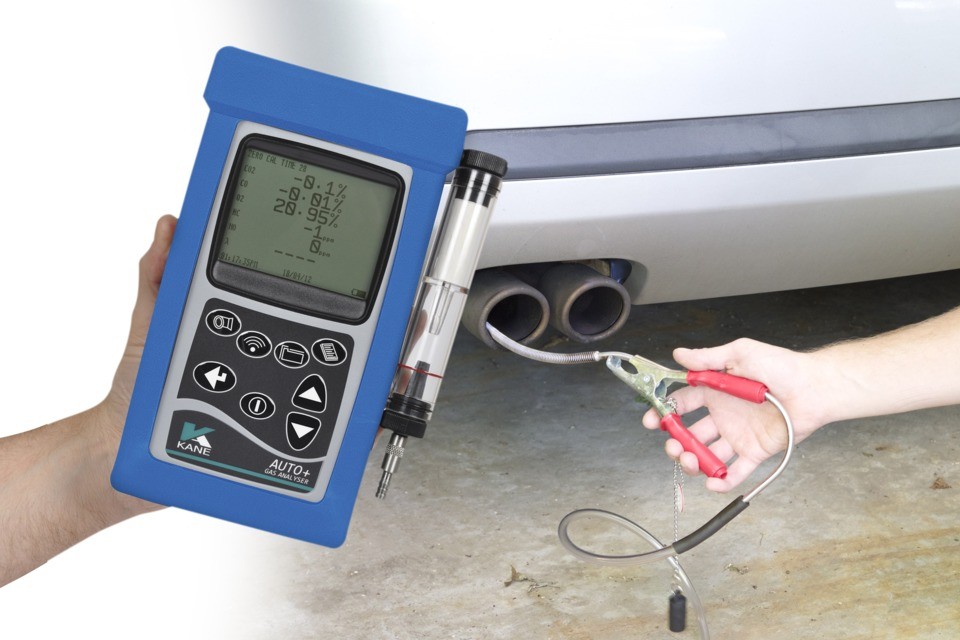

Газоанализаторы дымовых газовКлассификация приборов для анализа газовых смесей

Прибора можно классифицировать за следующими моментами:

  • Функциональные возможности – индикатор, течеискатель, сигнализатор, газоанализатор;
  • Конструктивное исполнение – стационарный, переносной, портативный;
  • Количество компонентов, которые подвергаются измерению – однокомпонентный, многокомпонентный;
  • Количество каналов, подвергающихся измерению – одноканальный, многоканальный;
  • Назначение – обеспечение безопасной работы, контроль за технологическими процессами, контроль за промышленными выбросами, контроль за выхлопными газами транспортных средств, экологический контроль.

Функциональные возможности

  1. Индикатор – прибор позволяет дать качественную оценку состоянию смеси газа относительно наличия компонента, который подвергается контролю. Принцип такого устройства «много-мало». Чаще всего, отображает результаты исследования линейкой из нескольких индикаторов точечно. Если горит только один индикатор – «мало», если все – «много». К данному виду относится и течеискатель, снабженный зондом, пробоотборником – позволяет определить место утечек из трубопроводов.
  2. Сигнализатор также характеризуется приблизительной оценкой концентрации определенной составляющей газа, но оснащены одним или несколькими порогами сигнала. Если концентрация достигла значения порога, срабатывает сигнализация (оптический индикатор, звуковое устройство, коммутация контактов реле).
  3. Газоанализатор – самый современный прибор для анализа газа, который может не только давать оценку в количестве концентрации измеряемых компонентов (индикация показателей в объеме, массе), но и снабжаются дополнительным функционалом – пороговым устройством, выходным аналоговым, цифровым сигналом, принтером и т.д.

Конструктивное исполнение

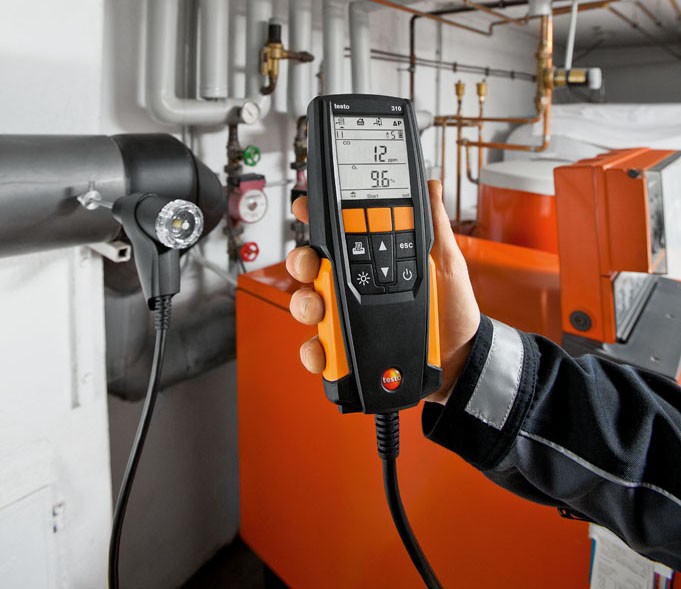

Газоанализаторы утечки газаГазоанализаторы, как и практически все контрольно-измерительные приборы, могут отличаться разной массой, габаритами, режимами эксплуатации. Относительно этих свойство определяется классификация устройств по виду исполнения. К примеру, тяжелый, громоздкий прибор, который предназначен для длительного, непрерывного использования, относиться к стационарным. Менее габаритное изделие, используемое без особых навыков, возможно к перемещению между объектами – это переносное. И маленькое, легкое изделие – портативный анализатор.

Количества измеряемого компонента

Газоанализатор конструируется как для анализа одного компонента, так и для сразу нескольких. Анализ можно проводить по всем составляющим сразу и по очереди – на это влияют конструктивные особенности прибора.

Количество каналов измерений

Устройство может производиться одноканального типа (с одним датчиком или одной точкой отбора) и многоканального типа. Чаще всего, в одном приборе устанавливают от 1 до 16 каналов для измерений. Также необходимо взять во внимание, что современный модульная газоаналитическая система дает возможность наращивания количества каналов без ограничений. Компоненты, подвергающиеся измерению, могут быть одинаковые и разные (произвольный набор). Газоанализаторы с проточным датчиком (термокондуктометрический, термомагнитный, оптико-абсорбционный) задачу многодатчикового контроля можно решить с помощью специального вспомогательного устройства – газового распределителя, который обеспечивает подачу проб по очереди к датчику.

Назначение

Создать одно универсальное устройство, которое производит решить каждую задачу относительно анализа газа, нельзя. Также невозможно произвести 1 линейку, на которой будут обозначены доли миллиметра и десятки километров. Контролировать разные газы в разном диапазоне концентраций приходиться разными способами и методами. Именно из-за этого производителя изготовляют и реализуют устройства, решающие конкретную задачу. Среди основных задач можно отметить необходимость контроля за:

  • Атмосферой рабочей среды (безопасность объекта и сотрудников);
  • Промышленными выбросами (экологический анализ);
  • Технологическими процессами (технология);
  • Загрязнением атмосферы;
  • Выхлопными газами транспорта;
  • Воздухом, вдыхаемым человеком.

Отдельно осуществляется контроль газа в разных жидкостях.
